菏澤教育教學儀器總廠在教學儀器安裝及施工中，結合客戶的方案系列要求，根據現場勘查以及教學儀器產品面積多少，整理出了以下幾點經驗，不足之處，還望同行指正。

一、設計圖紙要求

客戶應提供的相關設計圖紙，包括但不限于設計圖紙和設計效果圖。所提供圖紙不包括準備室、行政辦公室、會議室、倉庫等非活動室項目。

1. 施工圖

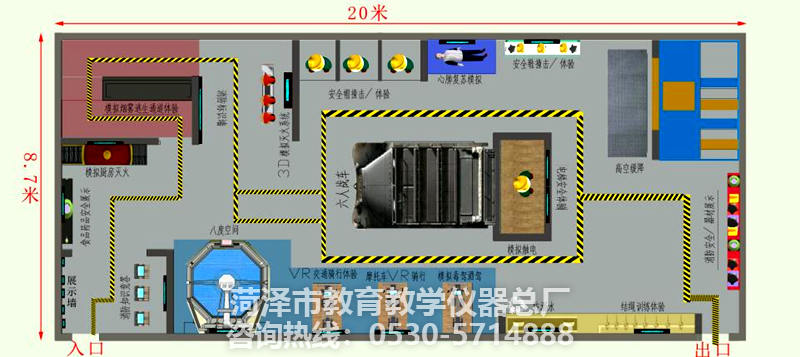

   1、圖紙需包含：設計項目名稱、設計參考依據、設計圖例、設計說明、樓層總平面規劃圖、各活動室平面布局圖、各立面布局圖（四個）、立面節點剖面圖、強弱電改造點位圖、水路改造圖。

   2、圖紙需要配備圖紙封皮、圖紙說明、圖紙目錄。圖紙封皮須注明項目名稱、圖紙類別、制圖日期。每張圖紙須編制圖名、圖號、比例、時間。

   3、圖紙需按標準圖塊規劃與裝備清單對應；并填寫標注說明，其中包含裝備清單中：各項落地專業設備標注、平面布局圖塊標注、各立面主要設備標注、各立面裝飾材料標注、地面特殊需求標注等其他標注。

   4、各項設備尺寸需標注明確，活動室裝飾各項尺寸標注明確。

   5、需提交DWG格式源文件,圖幅全部選用A2或用A3紙打印，以保證所有圖紙圖框大小，字體大小一致。

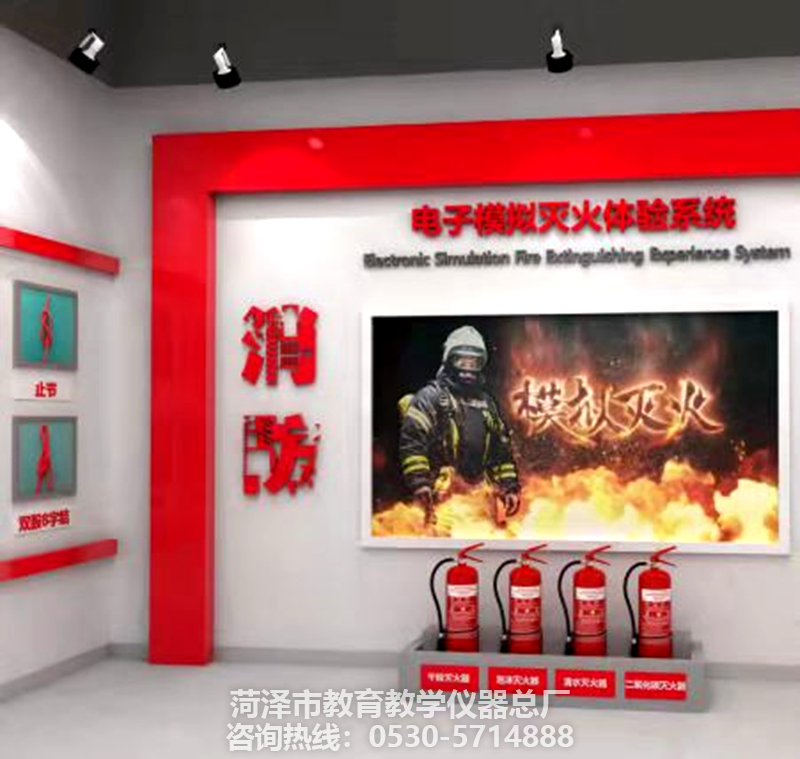

   三、效果圖



   （1）設計效果圖需提供3Dmax或其他軟件源文件，需付帶貼圖、光域網等附帶文件；各子項目活動室已名字命名，含a源文件b貼圖c燈光d效果圖四個文件夾。

   （2）效果圖圖紙需包含：各子項目活動室的平面布局圖、俯視圖、對角透視圖。

（3）圖紙像素最高值像素達2000（含）以上；設計效果鮮明，表達清楚。

1. （4）設計效果圖必需與施工圖紙相互對應

   以上是客戶對教學儀器方案及施工的要求，我們總廠派技術及施工人員現場勘查，對客戶要求進行優化，更能滿足客戶后期的使用及維護，緊密配合客戶施工前、施工中、施工后的驗收，設計方案及驗收都多次得到了供應商及客戶的肯定，這就是菏澤市教育教學儀器總廠一貫的做事態度，希望能有更多的供應商和我公司合作，一次合作，終生朋友。    【文：江玉林】
